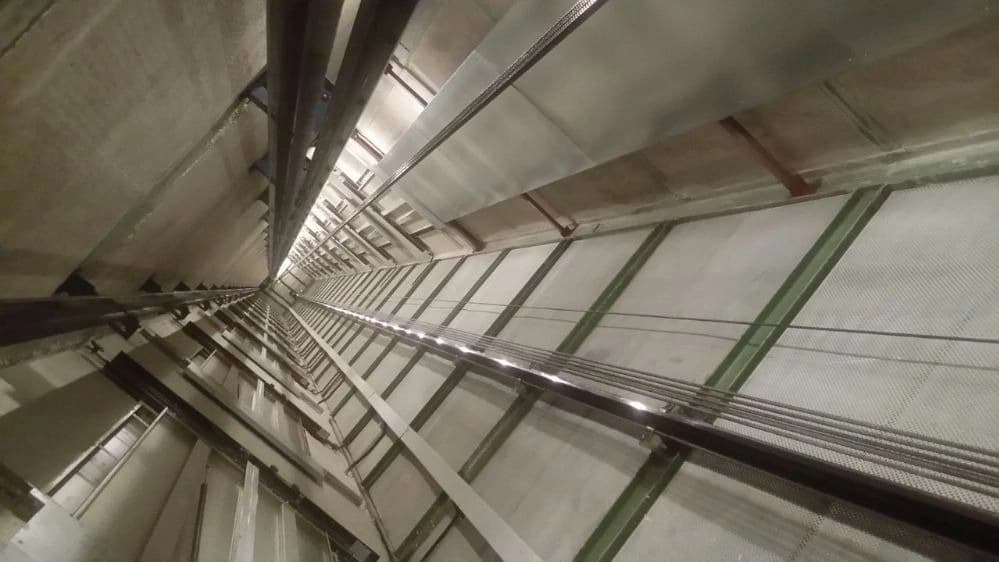

وزنه تعادل به منظور متعادل نگه داشتن کابین آسانسور و کاهش فشار بارهای استاتیکی بر موتور استفاده میشود. این وزنه از طریق سیم بکسلها به کابین متصل شده و به صورت عمودی در چاه آسانسور حرکت میکند. درواقع وزنه تعادل همانند کابین آسانسور به وسیله زنجیرهای فولادی یا طنابهای فولادی در چاه آسانسور آویزان میشود. در تعیین تعداد و نوع سیم بکسلهای مورد نیاز برای وزنه تعادل، عوامل متعددی مانند نسبت تبدیل، ظرفیت اسمی، جرم کابین آسانسور و جرم طنابهای فولادی باید مورد توجه قرار گیرند.
کاربرد وزنه تعادل در آسانسور
حرکت متقابل برای تعادل دینامیکی
کاهش نیروی وارد بر موتور
افزایش ایمنی سیستم آسانسور
حفظ تعادل وزنی
کاهش لرزش و سر و صدا
تامین نیروی اصطکاکی برای حرکت سیم بکسلها
ایمنی کابین در مواقع اضطراری
تاثیر چگالی در کاربرد وزنه تعادل

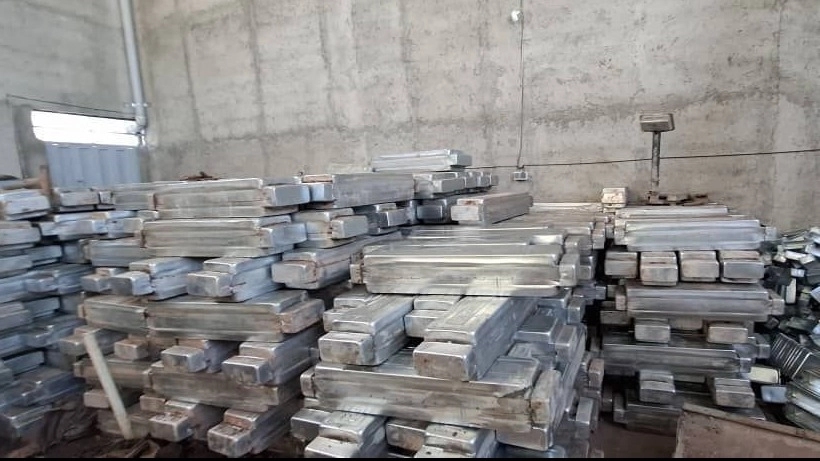

وزنه بتنی: چگالی پایین، استفاده در ابعاد متنوع و با روکشهای مختلف.
وزنه سربی: چگالی بالا، مناسب برای فضاهای کوچک نیازمند وزنه سنگین.
وزنه فلزی: استفاده از چند وزنه فلزی در قاب فولادی، مناسب برای نیازهای استاندارد و ابعاد مختلف.
وزنه چدنی: باریک و سنگین، مناسب برای چاهکهای کوچک و ظرفیت بالا.
وزنه گالوانیزه: جایگزین وزنه پلاستیکی، با روکش گالوانیزه برای ایمنی بیشتر.
ابعاد وزنههای تعادل به دو صورت سفارشی و از پیش تعیین شده هستند. اگر میخواهید براساس اندازههای مخصوص و کاربرد وزنه تعادل موردنظرتان، وزنه را سفارش دهید باید از وزنههای سربی و چدنی استفاده کنید. برای محاسبات وزنههای تعادل، باید جرم کابین خالی و تجهیزات آن را به ۴۰ تا ۵۰ درصد ظرفیت نامی کابین اضافه کرده و با جرم تراول کابل جمع کنید. به طور معمول، هر وزنه تعادل حدود ۳۵ کیلوگرم وزن دارد و تعداد وزنهها بر اساس ظرفیت و وزن کابین آسانسور تعیین میشود. در نهایت فراموش نکنید که انتخاب نوع و تعداد وزنههای تعادل به عواملی مانند ظرفیت آسانسور، فضای موجود و نیازهای خاص پروژه بستگی دارد.
ویژگیهای وزنه تعادل
کاربردهای وزنه تعادل بسیار متاثر از ویژگیهای آن است. بههمین دلیل ساخت و نصب وزنه تعادل آسانسور نیازمند دقت و رعایت نکات فنی مهمی است.
جنس و روکش وزنهها:
وزنههای تعادل یا از مواد سنگینی مانند بتن یا چدن ساخته میشوند تا وزن کافی برای ایجاد تعادل فراهم کنند، یا با روکشی از جنس گالوانیزه پوشانده میشوند تا از زنگزدگی و آسیبهای محیطی محافظت شوند.
ابعاد و فضای مورد نیاز:
فضای مورد نیاز برای نصب وزنه تعادل در چاه آسانسور حدود ۳۰ سانتیمتر است که شامل ۷ سانتیمتر فاصله بین دیوار و وزنه تعادل و ۱۰ سانتیمتر فاصله بین قاب وزنه و کابین میباشد.
مقاومت در برابر فرسودگی:
وزنههای تعادل بدلیل مواد سازندهشان دچار فرسودگی نشده و از شرایط محیطی مانند رطوبت، تغییرات دما و خوردگی تاثیر نمیپذیرند. این موضوع منجر شده وزنه تعادل کاربرد گستردهای داشته باشد.
کاربرد وزنه تعادل در سیستم آسانسور
وزنه تعادل بدلیل عملکردش در حفظ تعادل و کارایی سیستم آسانسور کاربرد گستردهای دارد.
حرکت متقابل برای تعادل دینامیکی
هنگام حرکت کابین آسانسور به سمت بالا، وزنه تعادل به سمت پایین حرکت میکند و بالعکس. این حرکت متقابل باعث میشود تا نیروهای وارد بر سیستم آسانسوری متعادل شوند. این تعادل دینامیکی وعملکرد متقابل باعث کاهش نیروی لازم برای جابجایی کابین و بهبود کارایی سیستم میشود.
کاهش نیروی وارد بر موتور
به دلیل وجود وزنه تعادل، نیروی کمتری بر موتور وارد میشود. موتور آسانسور نیاز به اعمال نیروی کمتری برای جابجایی کابین دارد، زیرا بخشی از وزن کابین توسط وزنه تعادل خنثی شده است. این کاهش نیرو منجر به کاهش مصرف انرژی و افزایش طول عمر موتور میشود.
افزایش ایمنی سیستم آسانسور
فلکههای متصل به وزنه تعادل به قطعات ایمنی مختلفی مجهز شدهاند. این تجهیزات مانع از خروج سیم بکسلها از شیار فلکهها میشوند و همچنین ورود اشیاء مختلف به شیار فلکه را محدود میکنند. این اقدامات ایمنی باعث میشود تا عملکرد جابجایی سیم بکسلها به طور صحیح انجام شود و خطرات احتمالی کاهش یابد.
حفظ تعادل وزنی
وزنه تعادل وظیفه خنثی کردن بخشی از وزن کابین و بار داخل آن را دارد که از اصلیترین کاربرد وزنه تعادل است. این خنثیسازی وزن به طور میانگین بین 40 تا 50 درصد وزن کل کابین و کاربران آن را شامل میشود. این تعادل وزنی باعث کاهش فشار وارد بر موتور و سایر اجزای مکانیکی آسانسور میشود و عملکرد بهینهتری را فراهم میآورد.
کاهش لرزش و سر و صدا
آسانسوری که وزنه تعادل آن به درستی نصب شده باشد، علاوه بر حفظ تعادل، لرزش و صدای کمی حین حرکت خواهد داشت. این مزیت به ویژه در ساختمانهای بلند و پرتردد اهمیت دارد.
تامین نیروی اصطکاکی برای حرکت سیم بکسلها
از دیگر موارد کاربرد وزنه تعادل، ایجاد کشش بین سیم بکسل و فلکههای آسانسور است که نیروی اصطکاکی لازم برای حرکت سیم بکسلها را فراهم میکند. این کشش باعث میشود که سیم بکسلها به طور درست و ایمن روی فلکهها حرکت کنند و از لغزش یا جابهجایی ناخواسته کابین آسانسور جلوگیری شود.
ایمنی کابین در مواقع اضطراری
زمانی که وزنه تعادل روی بافرهای آسانسور قرار دارد، نیروی کششی سیم بکسل باید به گونهای باشد که در صورت حرکت موتور به سمت بالا، کابین در آن جهت شروع به حرکت نکند. این تنظیم نیروی کششی برای اطمینان از ایمنی و عملکرد صحیح سیستم حیاتی است.
